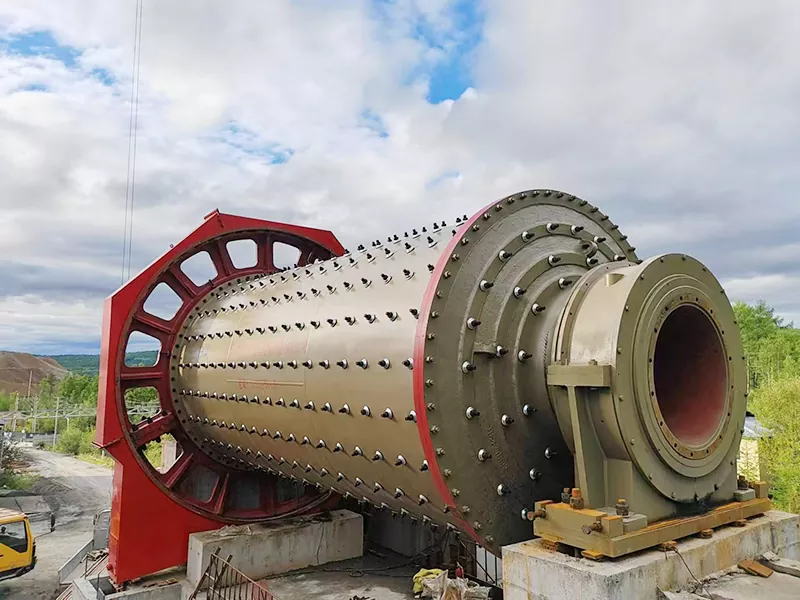

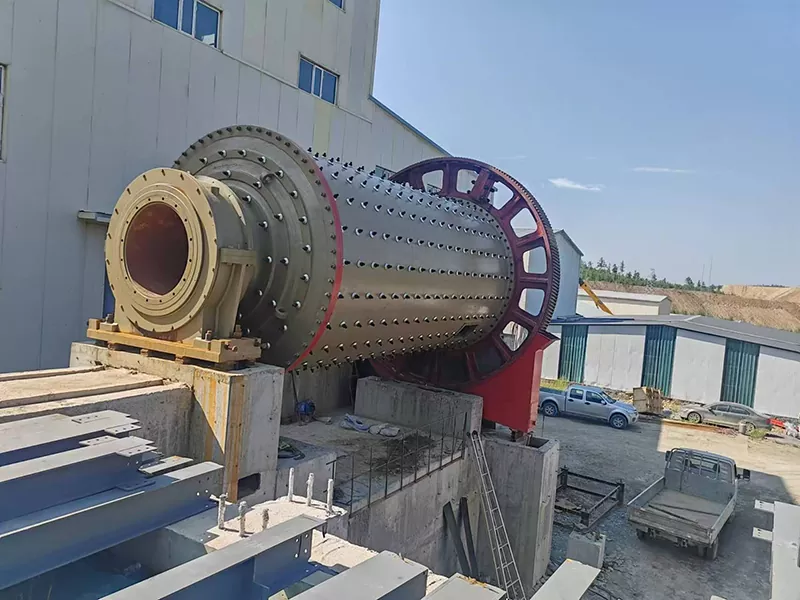

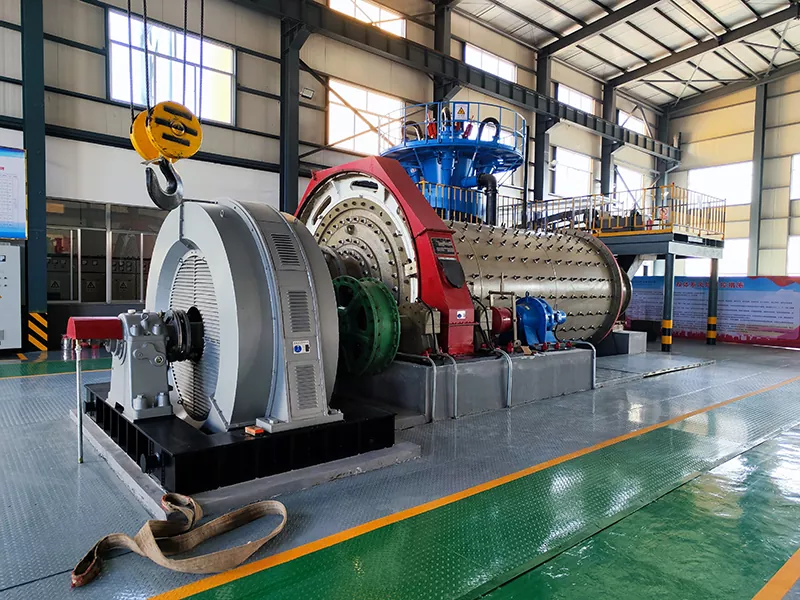

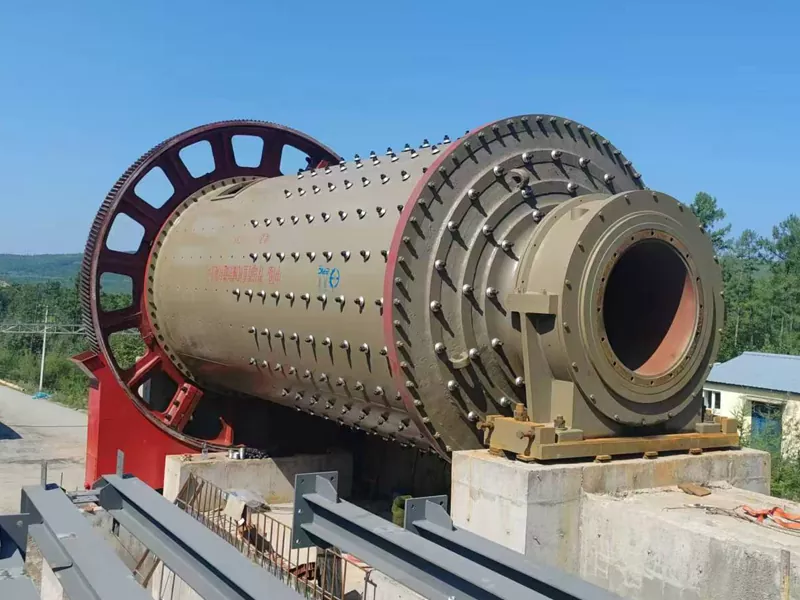

Енергозберігаюча кульова решітка

Енергозберігаюча кульова решітка постачається професійним виробником--EPIC, що пропонує надійне, високоефективне рішення для подрібнення грубої руди. Будучи найкращим експортним продуктом, цей кульовий млин поєднує в собі передову технологію, енергоефективність і міцну конструкцію, щоб відповідати сучасним вимогам переробки корисних копалин.

Параметр продукту

Чому варто обрати наш кульовий млин із решіткою？

Додатки

· Грубе подрібнення руди на видобутку золота, міді, заліза та інших кольорових і чорних металів.

· Підходить для великих мінерально-збагачувальних заводів, які вимагають високої продуктивності та постійного розміру частинок.

· Використовується як у мокрому, так і в сухому процесах подрібнення для покращення гнучкості та ефективності.

Як працює кульовий млин із решіткою

Кульовий млин EPIC Grate Ball Mill повільно обертається через передавальний пристрій. Матеріал подається з боку подачі циліндра. Всередині сталеві кульки впливають на матеріал і сприяють самоподрібненню. Безперервна подача направляє матеріал до кінця розвантаження. Решітка витісняє руду, запобігаючи викиду сталевих кульок, забезпечуючи мінімальне надмірне подрібнення. Підшипники кочення на обох кінцях замінюють підшипники ковзання, значно знижуючи споживання енергії.

Ключові особливості в роботі:

1. Рифлений кільцевий вкладиш максимізує поверхню контакту кулі та руди, підвищуючи ефективність шліфування.

2. Великі дворядні сферичні роликові підшипники зменшують опір запуску та тертя.

3. Змащення масляним туманом забезпечує безперервну та надійну роботу передач.

4. Розрахований на велику виробничу потужність, до 160 т/год.

5. Гнучке встановлення: невеликі блоки (діаметром <2,1 м) мають цілісну раму для зручного цивільного будівництва.

Переваги енергозбереження

· Оптимізований ефект шліфування:

Гофровані вкладиші піднімають матеріал, покращуючи подрібнення, зменшуючи енергію.

· Нижчі експлуатаційні витрати:

Підшипники кочення Energy Saving Grate Ball Mill зменшують тертя, заощаджуючи 20-30% енергії.

· Вища продуктивність:

Великі розвантажувальні отвори та контрольоване надмірне подрібнення покращують продуктивність.

· Легкість в обслуговуванні:

Змащення масляним туманом і модульні компоненти спрощують технічне обслуговування.

Порівняння з ринковими альтернативами

· Енергозберігаюча конструкція EPIC перевершує традиційні переливні кульові млини, мінімізуючи надмірне подрібнення.

· Глобальний експорт демонструє адаптивність і ефективність продукту для різноманітних типів мінералів.

· Настроювані параметри для конкретних потреб проекту дозволяють точно контролювати розмір частинок і ефективність подрібнення.

Справа проекту

Мінералозбагачувальному заводу в Південно-Східній Азії потрібне було надійне рішення для подрібнення грубої золотої руди. Їх існуючий переливний млин надмірно подрібнював матеріал, що спричиняло високе споживання енергії та непостійний розмір частинок. На заміну вони обрали кульовий млин Grate Ball Mill від EPIC.

Перевірка на місці

Перед відправкою технічна команда клієнта відвідала фабрику EPIC у Циндао, щоб оглянути млин. Вони зосередилися на трьох речах: системі випуску колосникових пластин (щоб підтвердити, що вона запобігає витоку сталевих кульок, пропускаючи грубу руду), установку рифленого кільцевого вкладиша (для перевірки поверхні контакту кулі з рудою) і систему змащування масляним туманом на колінчастій передачі та корінних підшипниках. Команда також перевірила якість зварювання циліндра та допуск на монтаж великих дворядних сферичних роликових підшипників.

Результат

Після приймання млин було відвантажено та введено в експлуатацію на місці. Клієнт повідомив про стабільну роботу, постійний розмір частинок на виході та відчутне зниження споживання енергії порівняно з попереднім переливним млином. Проект підтвердив, що для грубого помелу руди конструкція розвантажувальної решітки мінімізує надмірне подрібнення та покращує загальну ефективність контуру.

Чому варто вибрати EPIC

1. Спеціалізується на грубому шліфувальному обладнанні

EPICвиробляє млинні млини з 1988 року, а лінійка продуктів охоплює кульові млини з гратами, переливні кульові млини, автогенні млини, стрижневі млини та млини з перемішуванням. Для контурів грубого помелу наша команда інженерів розуміє, як спосіб вивантаження, профіль вкладиша та тип підшипника впливають на розподіл частинок за розміром і споживання енергії — і ми відповідно конфігуруємо кожну млин.

2. Внутрішня технологія підшипників кочення

У нашій енергозберігаючій кульовій решітці замість підшипників ковзання використовуються великі дворядні сферичні роликові підшипники. Цей дизайн не є доповненням; він впроваджується в конструкцію млина з самого початку, охоплюючи обробку посадочних місць підшипників, центрування валу та маршрут змащення. Результат — на 20–30% менше споживання енергії та легший запуск.

3. Рифлений кільцевий вкладиш — розроблено, відлито та встановлено компанією EPIC

Рифлений кільцевий вкладиш виготовляється за власними кресленнями EPIC і монтується в нашій майстерні. Ми контролюємо профіль канавки, твердість матеріалу та допуск на посадку, тому вкладиш забезпечує постійний контакт кульки з рудою та передбачуваний термін зносу. Замінні вкладиші також доступні для післяпродажного обслуговування.

4. Повномасштабна виробнича потужність

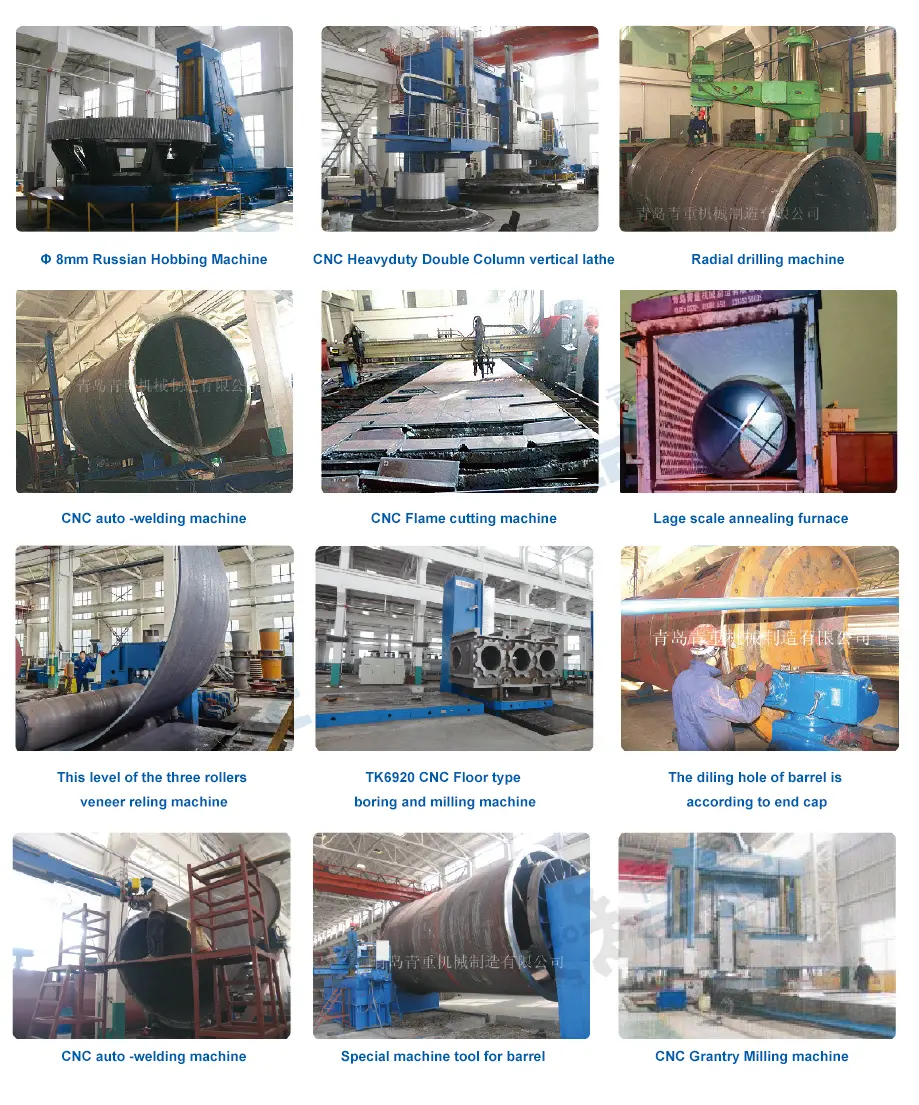

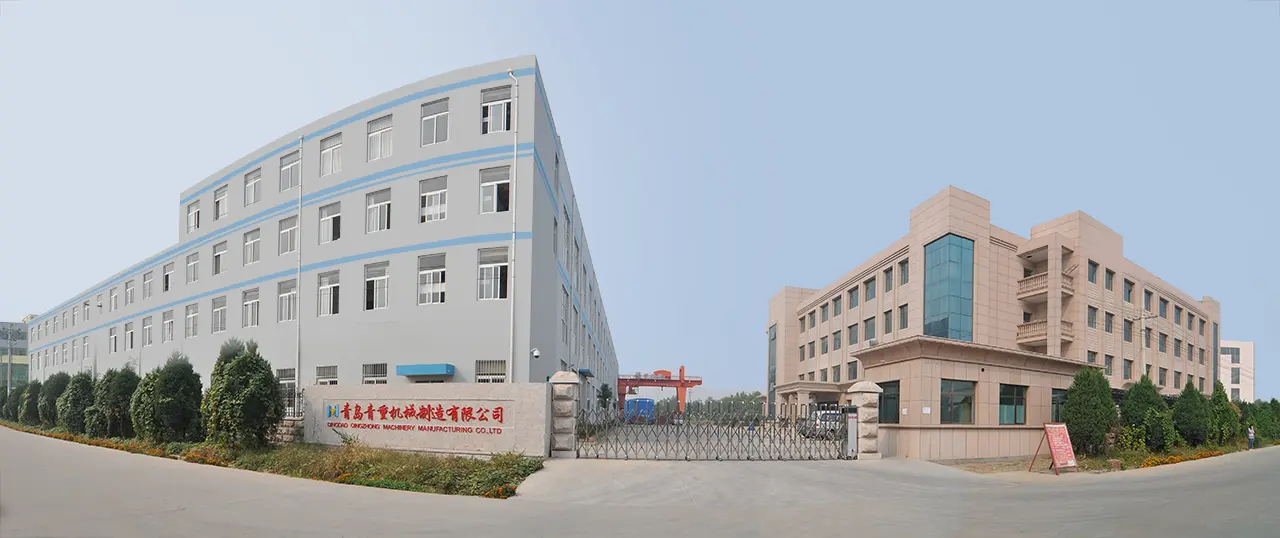

Виробнича база EPIC у Циндао охоплює лиття, механічну обробку, зварювання, складання та випробування. Кульові млини з решіткою діаметром циліндра до 5,5 м і потужністю головного двигуна 5200 кВт виробляються власними силами, а дані про виробничу потужність можна перевірити на заводі.

5. Досвід закордонних проектів

Млини EPIC експортуються до Південно-Східної Азії, Південної Америки, Африки, Близького Сходу та Центральної Азії. Наші міжнародні ділові та технічні команди підтримують закордонні проекти від вибору моделі, налаштування та перевірки заводу до керівництва встановленням та довгострокового обслуговування.

6. Заводська інспекція Ласкаво просимо

Закордонні клієнти можуть відвідати фабрику EPIC у Циндао, щоб перевірити систему розвантаження колосникових пластин, рифлений кільцевий вкладиш, систему змащування масляним туманом, зварювання циліндрів і вузол підшипників перед відправкою. Технічні переговори охоплюють тип руди, розмір подачі, цільовий розмір частинок, пропускну спроможність, інструкції з монтажу та довгострокове обслуговування.

7. Налаштування схем грубого шліфування

Кожен проект грубого помелу має різні характеристики руди, розмір подачі та цільовий розмір частинок. EPIC надає індивідуальні конфігурації, що охоплюють розмір циліндра, профіль гільзи, тип підшипника, конфігурацію приводу, систему керування та конструкцію випускного отвору на основі параметрів вашого проекту.

8. Запасні частини та післяпродажне обслуговування

EPIC постачає вкладиші, колосники, підшипники, шестерні та інші зношувані деталі протягом повного терміну служби млина. Користувальницькі шаблони подані для повторного замовлення. Довгострокові клієнти отримують пріоритетне обслуговування по запасним частинам і техпідтримці.

FAQ

Питання 1: Яка різниця між кульовим млином із решіткою та переливним кульовим млином?

Кульовий млин з гратами вивантажує матеріал через пластину решітки на розвантажувальному кінці, яка утримує сталеві кульки, пропускаючи грубу руду. Переливний кульовий млин вивантажує суспензію через порожнистий вал, залежно від рівня суспензії. Млини з решіткою кращі для грубого помелу та зменшують надмірне подрібнення; переливні млини кращі для тонкого помелу.

Q2: Для чого використовується кульовий млин Grate?

Використовується для грубого помелу руди на мінерально-збагачувальних заводах, особливо для золота, міді, заліза та інших чорних і кольорових руд. Він підходить для великих установок, які потребують високої продуктивності (до 160 т/год) і постійного розміру частинок, і працює як у мокрому, так і в сухому контурах подрібнення.

Q3: Як плита решітки запобігає викиду сталевих кульок?

Колосникова пластина має прорізи, менші за сталеві кульки, але достатньо великі для проходження частинок руди. Коли млин обертається, руда проштовхується через щілини безперервною подачею, а сталеві кульки залишаються всередині циліндра для подальшого подрібнення. Ця конструкція мінімізує надмірне подрібнення та утримує мелющі в млині.

Q4: Який діапазон продуктивності кульового млина Grate Ball Mill від EPIC?

Стандартна модель підтримує до 160 т/год. EPIC також пропонує більші моделі для високопродуктивних мінерально-збагачувальних заводів. Для конкретної потужності проекту надішліть нам свій тип руди, розмір подачі, цільовий розмір частинок і необхідну продуктивність, і наші інженери порекомендують правильну модель.

Q5: Скільки енергії може заощадити конструкція підшипника кочення?

Замінивши звичайні підшипники ковзання великими дворядними сферичними роликопідшипниками, млин зменшує опір запуску та тертя, скорочуючи споживання енергії на 20–30%. Це також знижує пусковий момент, що означає більш плавний запуск і менше навантаження на двигун і систему трансмісії.

Q6: Що таке рифлений кільцевий вкладиш і чому це важливо?

Рифлена кільцева гільза - це гофрована пластина гільзи, встановлена ​​всередині циліндра. Його канавки збільшують поверхню контакту між подрібнюючим середовищем і рудою та покращують підйом матеріалу всередині млина. Це призводить до вищої ефективності подрібнення, кращого контролю розміру частинок і меншого споживання енергії на тонну руди.

Q7: Яка різниця між кульовим млином із решіткою EPIC і звичайним кульовим млином?

Кульовий млин із гратами EPIC використовує підшипники кочення замість підшипників ковзання, рифлену кільцеву втулку замість плоскої втулки та систему змащування масляним туманом замість ручного змащування. Ці три зміни забезпечують 20–30% економії енергії, вищу продуктивність і менше обслуговування порівняно зі звичайними кульовими млинами.

Q8: Чи можна налаштувати млин для конкретного типу руди або проекту?

так EPIC надає індивідуальні рішення на основі типу руди, розміру подачі, цільового розміру частинок, пропускної здатності, висоти над рівнем моря, джерела живлення та умов встановлення. Індивідуальні опції включають розмір циліндра, профіль вкладиша, тип підшипника, конфігурацію приводу та систему керування, а також інструкції з встановлення на місці та довгострокову підтримку технічного обслуговування.

Q9: Які вимоги до встановлення кульового млина з решіткою?

Для блоків з діаметром циліндра менше 2,1 м EPIC використовує цілісну рамну конструкцію, яка спрощує цивільне будівництво та скорочує час встановлення. Для більших агрегатів використовується окрема база. EPIC надає монтажні креслення, керівництво на місці та підтримку введення в експлуатацію для закордонних проектів.

Q10: Який час виконання та як я можу отримати пропозицію?

Стандартний термін доставки зазвичай становить 30–60 днів залежно від моделі та кількості замовлення. Щоб отримати цінову пропозицію, надішліть нам тип руди, розмір подачі, цільовий розмір частинок, необхідну продуктивність (т/год), умови на місці та джерело живлення. Наша команда інженерів порекомендує правильну модель і надасть повну цінову пропозицію.

Q11: Чи можуть закордонні клієнти перевірити млин перед відправкою?

так EPIC запрошує закордонних клієнтів відвідати свою виробничу базу в Циндао для перевірки заводу на місці та приймання обладнання перед відправкою. Клієнти можуть ознайомитися з системою випуску колосникових пластин, рифленим кільцевим вкладишем, системою змащування масляним туманом, зварюванням циліндрів і вузлом підшипників. Технічні переговори охоплюють тип руди, розмір подачі, цільовий розмір частинок, пропускну спроможність, інструкції з монтажу та довгострокове обслуговування.

Q12: Чому варто вибрати кульовий млин із решіткою EPIC перед іншими постачальниками?

EPIC має десятиліття спеціалізованих інженерних розробок у розробці розмельних млинів, використовує довговічні матеріали та суворий контроль якості, а також надає консультації, інструкції з монтажу та післяпродажне обслуговування. Енергозберігаючий кульовий млин із решіткою поєднує в собі технологію підшипників кочення, рифлену конструкцію кільцевого вкладиша та змащування масляним туманом, щоб забезпечити 20–30% економії енергії, продуктивність до 160 т/год і надійну тривалу роботу для грубого помелу руди.

Короткий опис переваг

· Високоефективне подрібнення зі зниженим споживанням енергії.

· Міцна, міцна конструкція для тривалої експлуатації.

· Просте обслуговування та надійна система змащення.

· Гнучкі параметри розміру для задоволення експлуатаційних вимог.

· Ідеальний вибір для глобальних покупців, які шукають економічно ефективне високоякісне обладнання для переробки корисних копалин.

Кульовий млин EPIC Grate Ball Mill представляє кульмінацію передової технології подрібнення, чудової техніки та досвіду світового експорту. Цей кульовий млин забезпечує максимальну продуктивність, енергоефективність і довгострокову експлуатаційну надійність при модернізації існуючих установок або будівництві нових ліній переробки корисних копалин.Ласкаво просимо до нас!
